Tellermine 42 - (T.Mi.42)

Tellermine 42 (T.Mi.42)



Cette mine a été conçue dans le but de la rendre moins sensible que les autres tellermines aux explosions qui se produisent à proximité.

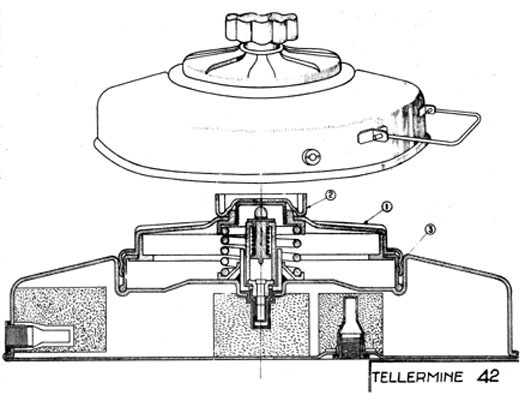

Cette mine antichar de forme cylindrique a le même aspect général que les autres tellermines précédentes. Le plateau de pression ne s'étend que sur la moitié de la mine environ. Le plateau de pression est cannelé comme pour la T.Mi. 35 N° 3, surmonté d’un bouchon écrou hexagonal fermant le logement de l’allumeur. La mine est équipée d’une poignée latérale de transport. Elle possède deux alvéoles de piégeages l’une de fond l’autre latérale.



[Vous devez être inscrit et connecté pour voir cette image]

La mine possède des marquages à froid, sur et sous la mine. Sinon,
sur le dessus de la mine en noir apparaissent le nom et l'allumeur de la mine.



[Vous devez être inscrit et connecté pour voir cette image]


Sur le plateau de pression et en son centre,
l'alvéole de l'allumeur à pression "T.Mi.Z.42"
fermé par un bouchon écrou hexagonal



Mis en oeuvre :

a) préparer la fouille.

b) y placer la mine, la poignée à l'horizontale, ou rabattue, mais jamais vers le haut.

c) enlever le bouchon du logement de l'allumeur et y placer celui-ci.

d) revisser le bouchon et enterrer la mine.


[Vous devez être inscrit et connecté pour voir cette image]

Fonctionnement :

Le fonctionnement de la mine s’effectue sous l’action d’une pression
de l’ordre de 125 à 200 kg, appliquée sur le plateau de pression.

Cet effort transmis à l’allumeur provoque la rupture de la goupille de cisaillement
de retenue du percuteur. Initiation de la charge.

Le fonctionnement « piégé » est assuré par l’allumeur à pression "T.Mi.Z. 43"
antimaniement par dévissage du bouchon obstruant le logement de l’allumeur.


[Vous devez être inscrit et connecté pour voir cette image]
